12方搅拌车各主要参数
2017-09-01 15:38:36 来源：
12方搅拌车主要由汽车底盘、机架、搅拌筒、进出料装置、操纵系统、供水系统、液压驱动系统以及相关附件组成。供水系统可根据用户要求实现气压冲洗和直流水泵冲洗两种方式。目前公司生产的搅拌车有效容积8~15方，选用各种6×4、8×4的底盘。

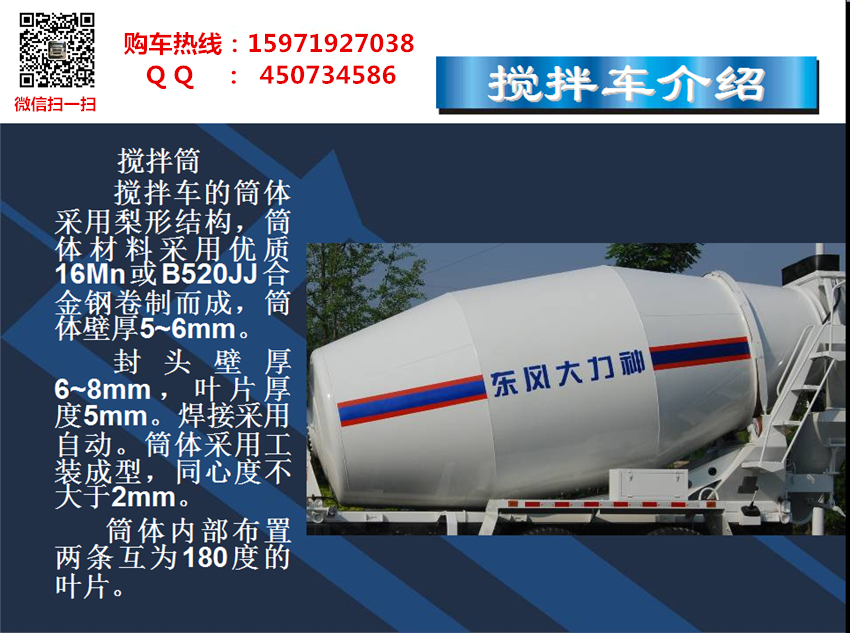

12方搅拌车搅拌筒
12方搅拌车的筒体采用梨形结构，筒体材料采用优质16Mn或B520JJ合金钢卷制而成，筒体壁厚5~6mm。封头壁厚6~8mm，叶片厚度5mm。焊接采用自动。筒体采用工装成型，同心度不大于2mm。筒体内部布置两条互为180度的叶片。

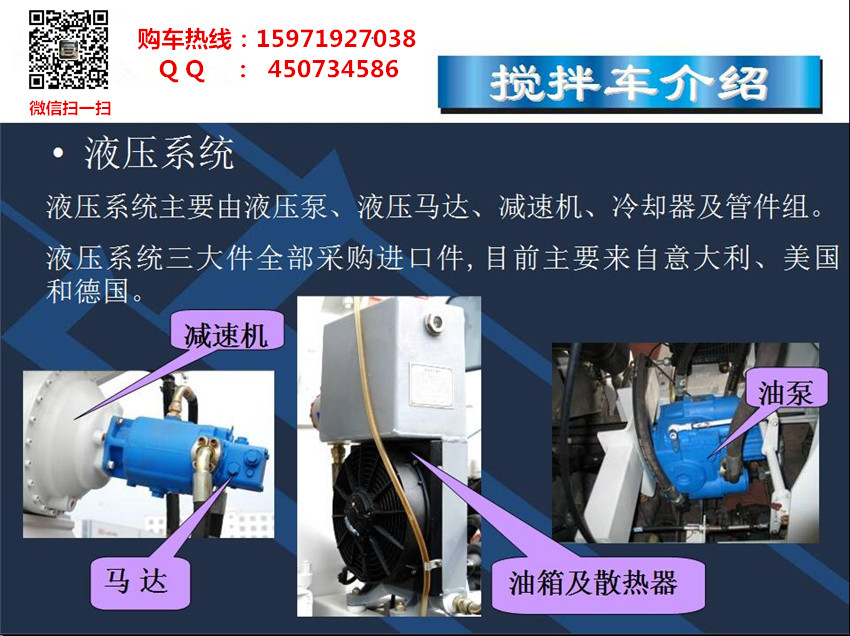

12方搅拌车液压系统主要由液压泵、液压马达、减速机、冷却器及管件组。

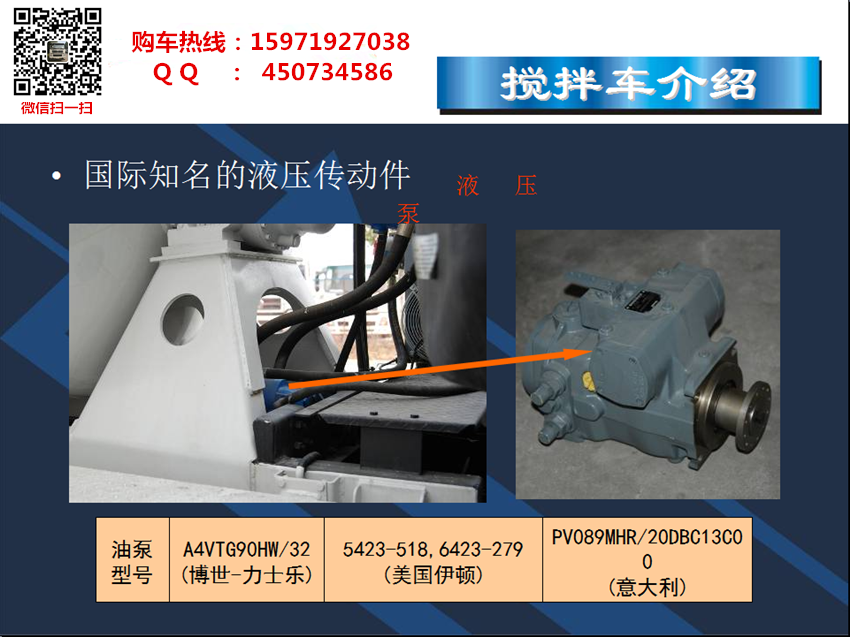

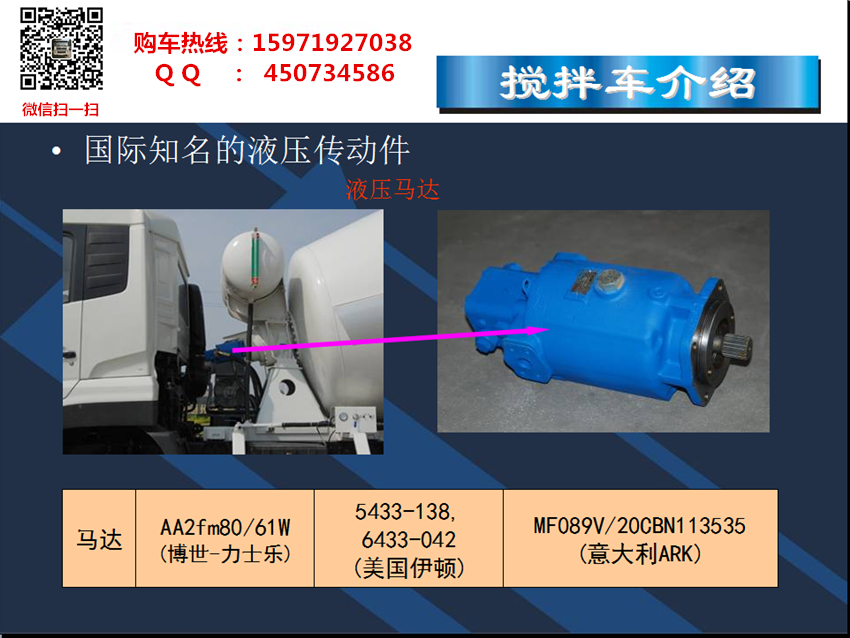

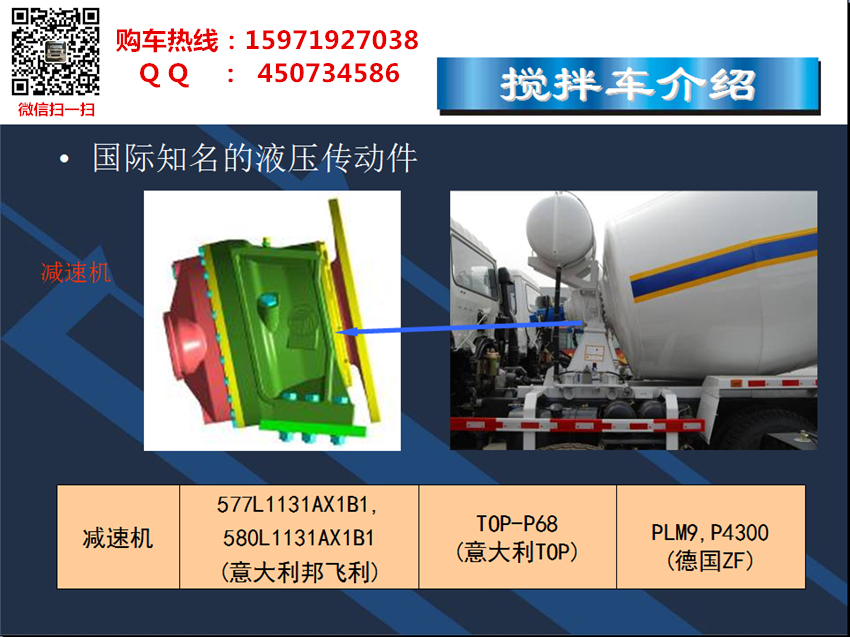

12方搅拌车液压系统三大件全部采购进口件,目前主要来自意大利、美国和德国。国际知名的液压传动件

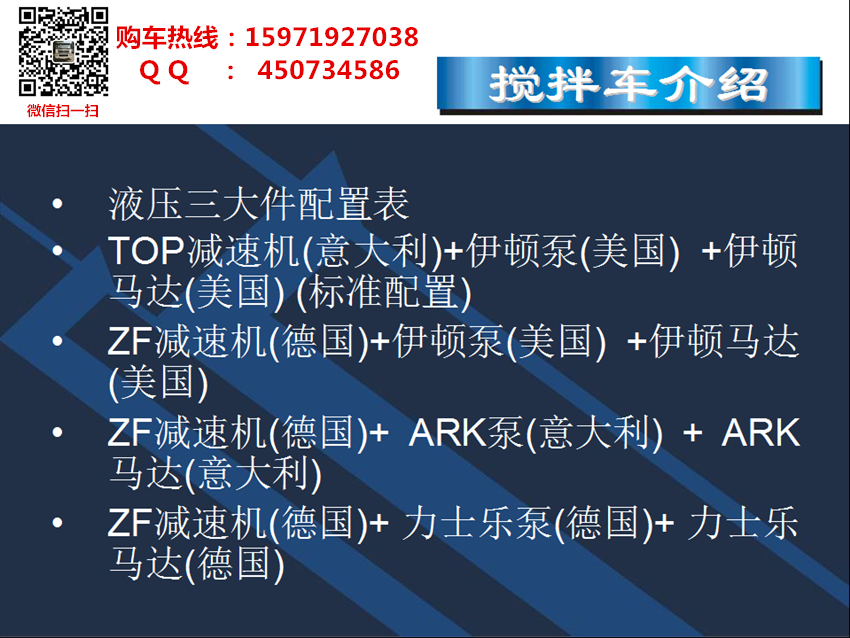

• 12方搅拌车液压系统液压三大件配置表
• TOP减速机(意大利)+伊顿泵(美国) +伊顿马达(美国) (标准配置)
• ZF减速机(德国)+伊顿泵(美国) +伊顿马达(美国)
• ZF减速机(德国)+ ARK泵(意大利) + ARK马达(意大利)
• ZF减速机(德国)+ 力士乐泵(德国)+ 力士乐马达(德国)
12方搅拌车气压冲洗装置结构图解
• 进、出料装置结构图解
12方搅拌车操纵装置结构图解

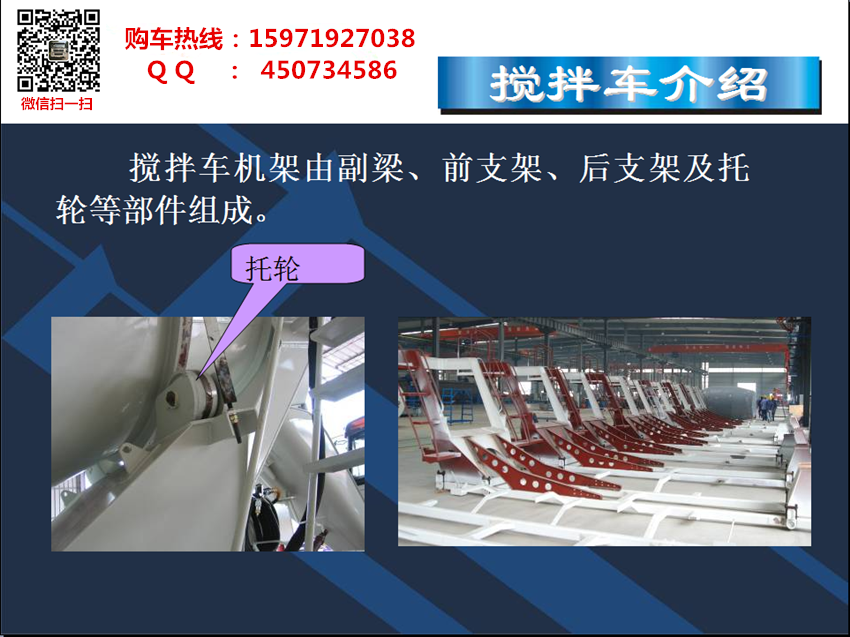

12方搅拌车搅拌车机架由副梁、前支架、后支架及托轮等部件组成。

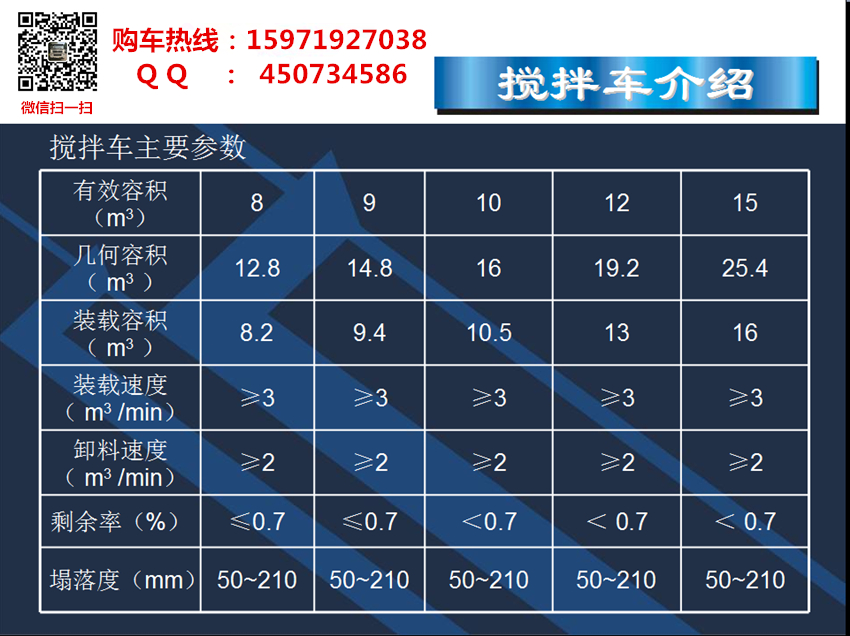

12方搅拌车主要参数

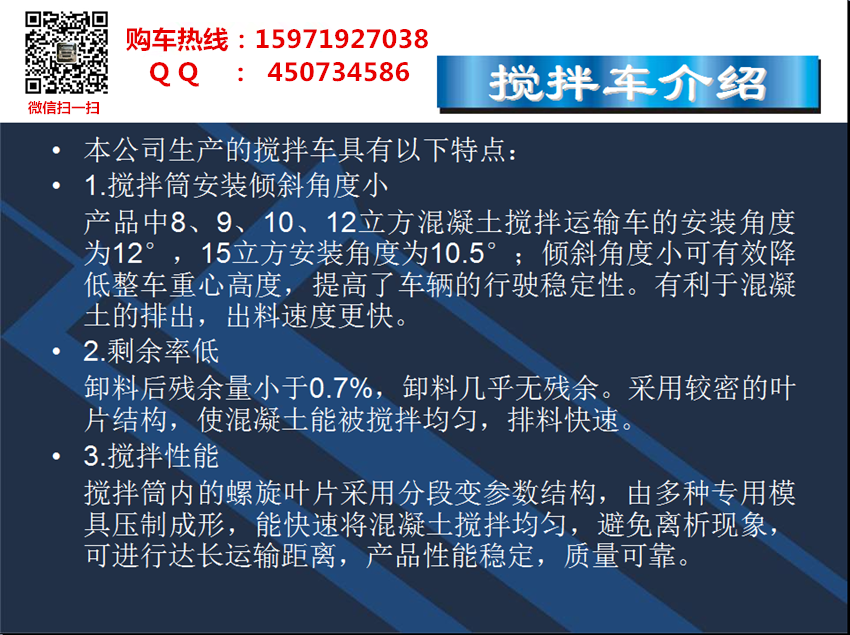

• 本公司生产的搅拌车具有以下特点：
• 1.搅拌筒安装倾斜角度小
产品中8、9、10、12立方混凝土搅拌运输车的安装角度为12°，15立方安装角度为10.5°；倾斜角度小可有效降低整车重心高度，提高了车辆的行驶稳定性。有利于混凝土的排出，出料速度更快。
• 2.剩余率低
卸料后残余量小于0.7%，卸料几乎无残余。采用较密的叶片结构，使混凝土能被搅拌均匀，排料快速。
• 3.搅拌性能
搅拌筒内的螺旋叶片采用分段变参数结构，由多种专用模具压制成形，能快速将混凝土搅拌均匀，避免离析现象，可进行达长运输距离，产品性能稳定，质量可靠。

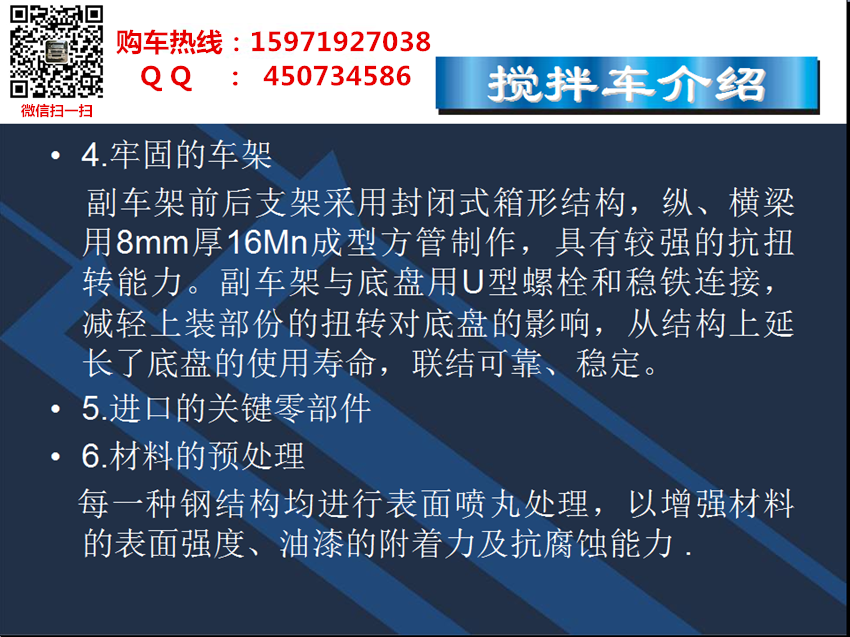

• 4.牢固的车架
副车架前后支架采用封闭式箱形结构，纵、横梁用8mm厚16Mn成型方管制作，具有较强的抗扭转能力。副车架与底盘用U型螺栓和稳铁连接，减轻上装部份的扭转对底盘的影响，从结构上延长了底盘的使用寿命，联结可靠、稳定。
• 5.进口的关键零部件
• 6.材料的预处理
每一种钢结构均进行表面喷丸处理，以增强材料的表面强度、油漆的附着力及抗腐蚀能力 .
湖北程力专用汽车股份有限公司是大型的混凝土搅拌车生产厂家，专业生产3~16方混凝土搅拌车价格，与东风，重汽，陕汽，福田，南俊等底盘供应商签订合同，为用户提供多样化的底盘选择需求。
电话：15971927038.微信同号QQ: 450734586
我公司生产的12方混凝土搅拌车价格底盘全国联保，上装部分，三包服务一年半时间。售后服务，湖北省内24小时、湖北省外四十八小时到位处理，并终身负责维修和提供免费技术服务！
电话：15971927038.微信同号QQ: 450734586
若您希望进一步获得更多的了解，或者关于产品的任何相关信息，随时来电咨询我们，欢迎广大的新老客户朋友前来我公司商议洽谈，竭诚期待您的光临与合作。
电话：15971927038.微信同号QQ: 450734586
