| 主要技术参数 | |||
| 外形尺寸(mm)： | 10900,10870,10550,10500,10470,10150×2500×3200 | 容积（m³） | 20 |
| 总质量(kg)： | 25000 | 驾驶室： | 单排带卧 |
| 整备质量(kg)： | 10300 | 额定质量(kg)： | 14505 |
| 接近角/离去角(°)： | 8/9,18/12,18/8,18/1022/8,22/7,22/9,22/10 | 前悬/后悬(mm)： | 1250/2900,1250/2500,1250/2700,1250/3100,1450/2700,1450/2300,1450/2900,1450/2500 |
| 轴数： | 3 | 轴距(mm)： | 1850+4550,1850+4670,1850+4900,1850+5600,2100+4850,2100+5250,2150+5050 |
| 轴荷： | 7000/7000/11000 | 弹簧片数： | 9/9/10+8,10/10/10+8,10/10/11+8,3/3/4+3 |
| 轮胎数： | 8 | 轮胎规格： | 11.00-20 18PR,11.00R20 18PR |
| 前轮距： | 1940/1940,2045/2045,1910/1910,1960/1960 | 后轮距： | 1860,1900 |
| 发动机详细参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ML) | 功率(kw) |
| ISD245 50 | 东风康明斯发动机有限公司 | 6700 | 180 |
| YC6JA240-50 | 广西玉柴机器股份有限公司 | 6870 | 177 |
| ISB190 50 | 东风康明斯发动机有限公司 | 5900 | 140 |
| ISB210 50 | 东风康明斯发动机有限公司 | 5900 | 155 |
| ISB220 50 | 东风康明斯发动机有限公司 | 5900 | 162 |
| 车辆燃料参数 | |||
| 燃料种类： | 柴油 | 依据标准： | |
| 排放水平： | 国五 | ||
| 其他 | |||
| 1、运输介质:丙酮水溶液,密度:950千克/立方米,罐体有效容积:16.02立方米,2、整车长(mm)/轴距(mm)/前悬(mm)/后悬(mm)/接近角(°)/离去角(°)/罐体外形尺寸(长×长轴×短轴)(mm)对应关系:a、带洒水平台时,10900/1850+4900/1450(1250)/2700(2900)/18(22)/9(8)/7400×2200×1460;10870/1850+4670/1450(1250)/2900(3100)/18(22)/8(7)/7400×2200×1460;10550/1850+4550/1450(1250)/2700(2900)/18(22)/9(8)/7000×2200×1500。 b、不带洒水平台时,10500/1850+4900/1450(1250)/2300(2500)/18(22)/12(10)/7400×2200×1460;10470/1850+4670/1450(1250)/2500(2700)/18(22)/10(9)/7400×2200×1460;10150/1850+4550/1450(1250)/2300(2500)/18(22)/12(10)/7000×2200×1500。 3、防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(mm):150×50,后下部防护离地高度(mm):540。 4、ABS型号为3631010-C2000,生产厂家为东科克诺尔商用车制动系统(十堰)有限公司。 5、专用装置:罐体,主要用于路面洒水及园林绿化。 6、 随底盘选装驾驶室。 |
|||

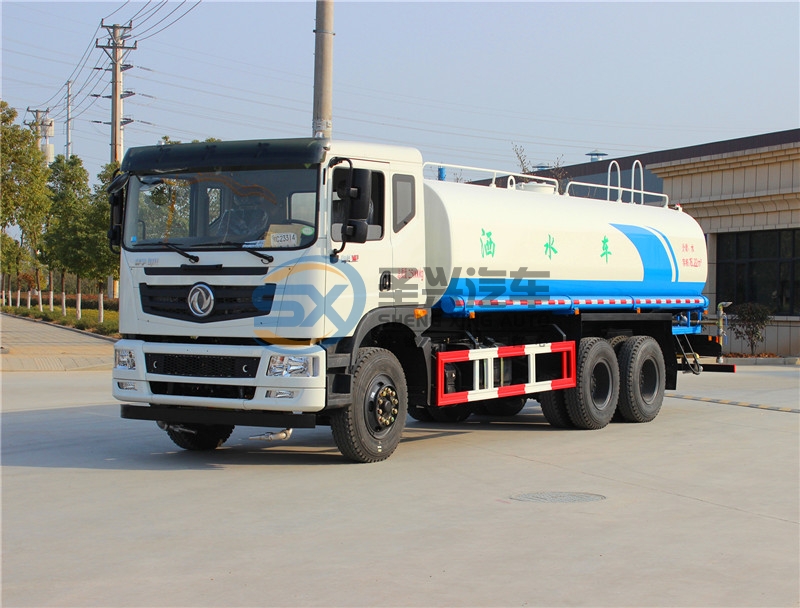

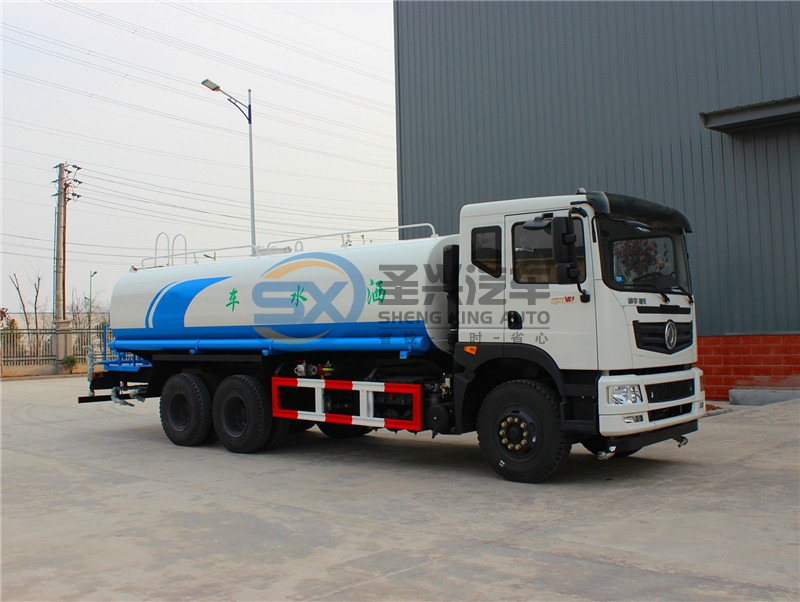

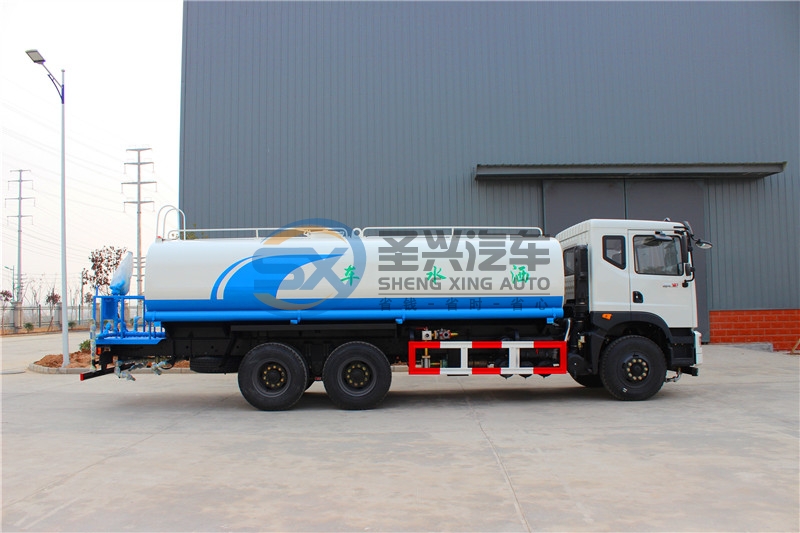

东风T5后双桥20吨洒水车
底盘配置：
该车采用东风原厂T5后双桥底盘，新款欧系霸气2315可翻转驾驶室，轴距4350+1300，ISB210 50发动机，康明斯6缸210马力，陕齿8JS85E小八档变速箱，前桥5吨，后桥双10吨，11.00R20钢丝胎，电动玻璃，中控锁，下防护，ABS。
车辆上装：

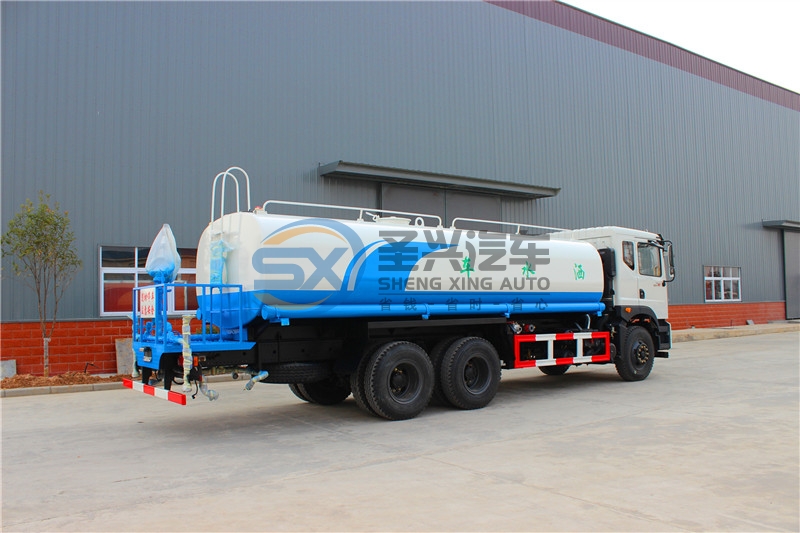

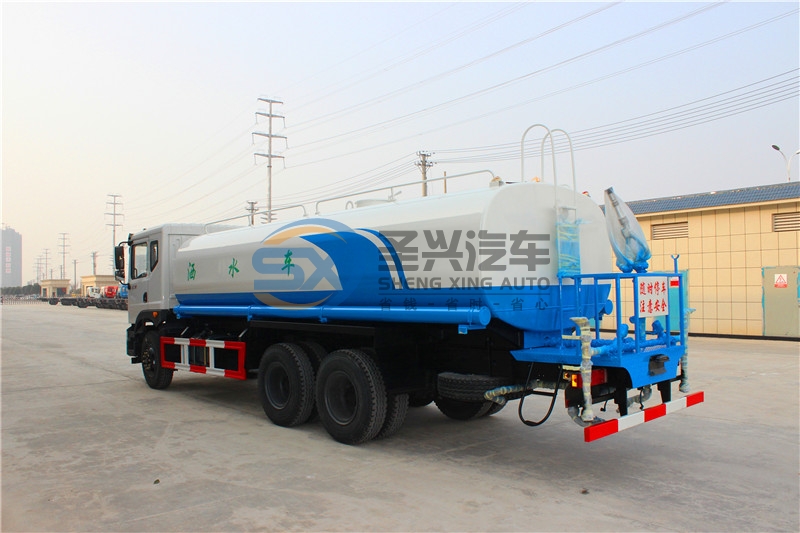

采用椭圆形或者方圆形结构的水罐，整车造型新颖、美观大方，管道上有压力表，方便操作人员随时掌握泵的运转情况。驾驶室和罐体中间有水位计，使水罐内的水量一目了然。罐体尾部有操作平台，平台有安全防护栏保障操作人员的安全，平台上有爬梯方便操作人员上下车观察罐体内的情况。
可加装药盘,药泵、高压喷药设备、非车带泵动力等。多方位进出水接头、气动阀、警灯等先进设施，以满足不同用户需求。
1.整车采用杭州威龙泵水泵。
2.全车控制系统采用新式气控球阀进行气动控制，可以实现在驾驶室内分别控制前冲后洒作业。
3.罐体采用国标Q235碳钢板材厚度4mm，封头厚度为5mm。
4.所有管道采用无缝钢管镀彩锌防腐防锈处理。
5.所有进出水口加装黄铜过滤器，上罐口安装过滤网，保证运水清洁，不会造成管道及水泵堵塞或损坏。
6.整车管道配备水压表，防止管道压力过大产生故障。
7.配备不锈钢高压水炮，车尾LED箭头指示灯。
8.所有直通球阀均采用304不锈钢材质，防止漏水及增加美观。
9.聚四氟垫片采用聚乙烯材质，防止变形，增加了垫片使用年限。
10.罐体做环氧树脂防腐，防腐有效的保证了运输介质的清洁，常规环境下防腐有效时限高于同行产品。
11.带低水位报警器，防止水泵空转受损。
工作范围:自吸高度：≥8m，洒水宽度：≥25m，最大射程：≥30m;可调节成柱状，射程≥32m;也可调节成雾状;射程≥5m。
