| 主要技术参数 | |||
| 外形尺寸(mm)： | 7500,8500×2500×3150 | 容积（m³）： | 14 |
| 总质量(kg)： | 18000 | 载质量利用系数： | |
| 整备质量(kg)： | 7305 | 额定质量(kg)： | 10500 |
| 接近角/离去角(°)： | 24/10 | 前悬/后悬(mm)： | 1250/2300,1250/2750 |
| 轴数： | 2 | 轴距(mm)： | 3650,3800,3950,4200,4500,4700,5100,5600 |
| 轴荷： | 6500/11500 | 弹簧片数： | 9/10+8,9/11+8,8/10+8,8/11+8,3/4+3 |
| 最高车速(km/h)： | 90 | 油耗(L/100Km)： | |
| 轮胎数： | 6 | 轮胎规格： | 10.00-20 18PR,10.00R20 18PR,11.00R20 18PR, |
| 前轮距： | 1910,1760,1940,1960,1980,2040,1810 | 后轮距： | 1860,1690,1750,1800 |
| 发动机详细参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ML) | 功率(kw) |
| ISB190 50 | 东风康明斯发动机有限公司 | 5900 | 140 |
| YC4E160-56 | 广西玉柴机器股份有限公司 | 4260 | 118 |
| YC6JA180-50 | 广西玉柴机器股份有限公司 | 6870 | 132 |
| ISB220 50 | 东风康明斯发动机有限公司 | 5900 | 162 |
| CY4SK151 | 东风朝阳朝柴动力有限公司 | 3856 | 125 |
| YCD4J4S-150 | 广西玉柴动力机械有限公司 | 4329 | 110 |
| ISD160 50 | 东风康明斯发动机有限公司 | 4500 | 118 |
| ISD180 50 | 东风康明斯发动机有限公司 | 4500 | 132 |
| YC4EG185-50 | 广西玉柴机器股份有限公司 | 4730 | 136 |
| ISD210 50 | 东风康明斯发动机有限公司 | 6700 | 155 |
| YC4D150-50 | 广西玉柴机器股份有限公司 | 4214 | 110 |
| 车辆燃料参数 | |||
| 燃料种类： | 柴油 | 依据标准： | |
| 其他 | |||
| 1、该车主要用于城乡园林绿化洒水、喷药等;主要装置为水罐及泵,运输介质:水,密度1000千克/立方米,罐体有效容积11立方米。 整车长/轴距/前悬/后悬与罐体外形尺寸(长×宽×高) (mm)对应关系: 7500/3950/1250/2300/4300×2350×1580,8500/4500/1250/2750/5200×2200×1400。 2、侧/后防护材料为Q235,侧防护螺栓连接,后防护焊接,截面尺寸120×50mm,离地高500mm。 3、ABS型号为3631010-C2000,生产厂家为东科克诺尔商用车制动系统(十堰)有限公司。 选装后部喷雾机,随底盘选装驾驶室。 |
|||

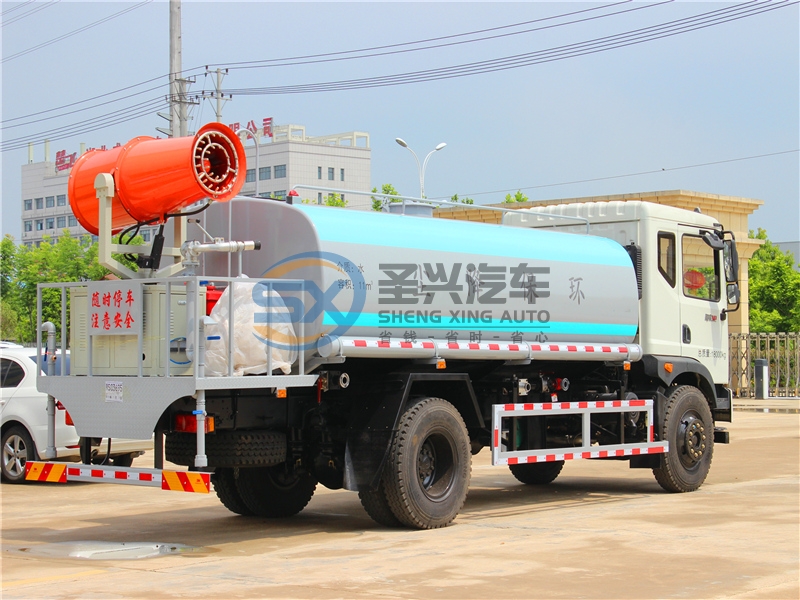

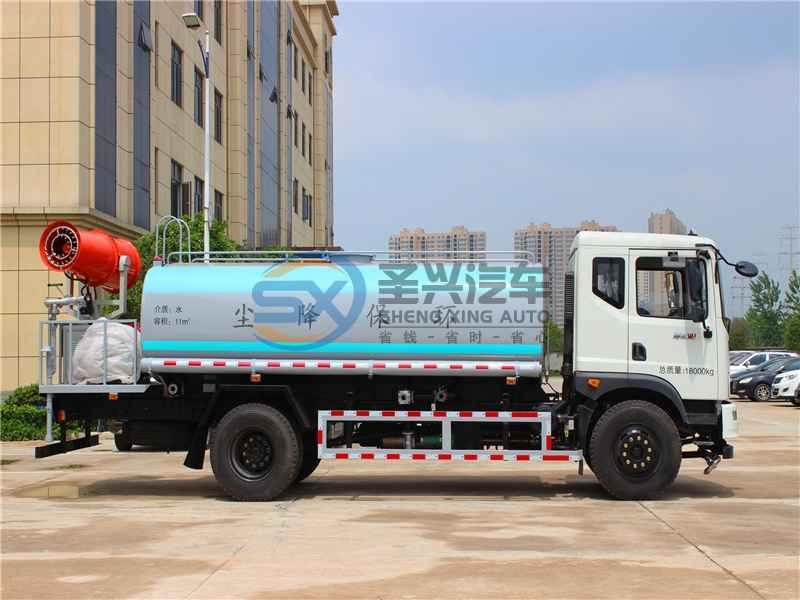

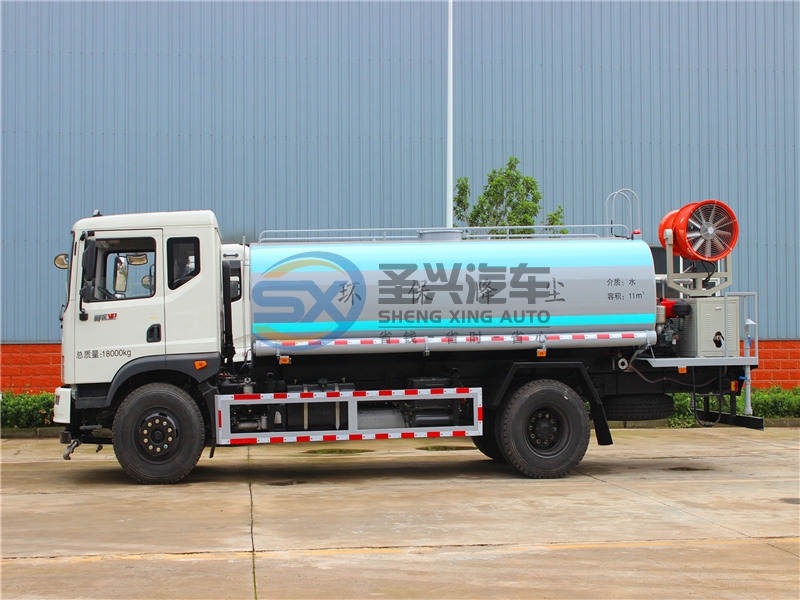

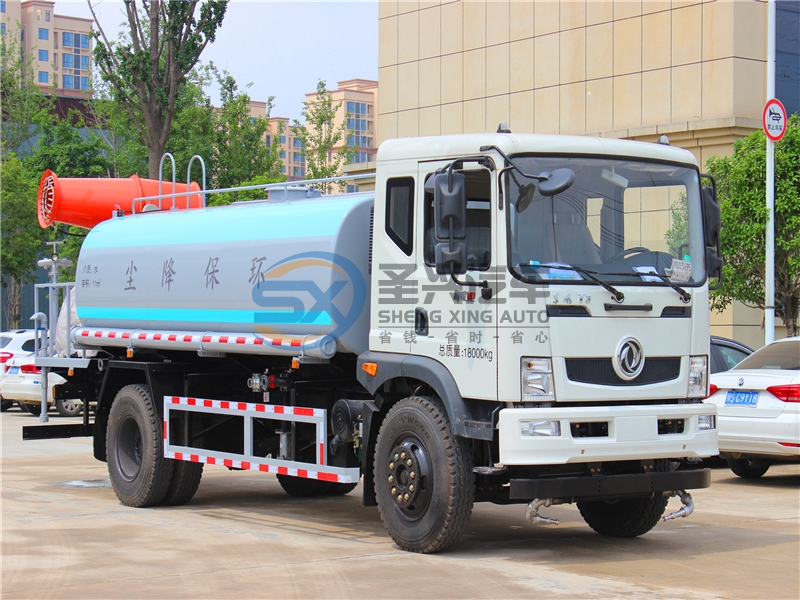

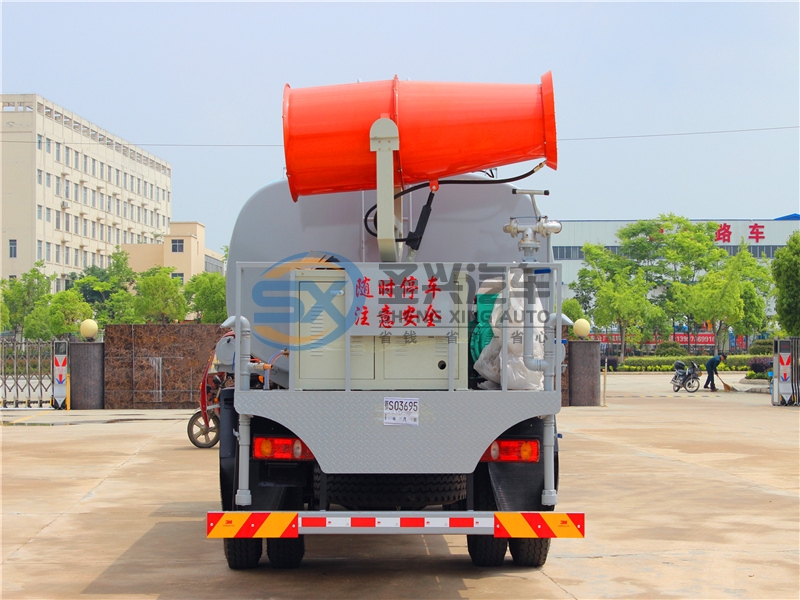

东风T3单桥14吨雾炮洒水车
底盘配置：
原厂正宗东风T3底盘，新款欧系灵秀车身，2150排半可翻转豪华驾驶室，3950mm轴距，YC4E160-56发动机，正宗玉柴160马力发动机，8吨后桥，小八档变速箱，250车架，9.00R20钢丝胎，电动玻璃，中控锁，下防护，原厂ABS。
车辆上装：
采用椭圆形或者方圆形结构的水罐，整车造型新颖、美观大方，管道上有压力表，方便操作人员随时掌握泵的运转情况。驾驶室和罐体中间有水位计，使水罐内的水量一目了然。罐体尾部有操作平台，平台有安全防护栏保障操作人员的安全，平台上有爬梯方便操作人员上下车观察罐体内的情况。
可加装药盘,药泵、高压喷药设备、非车带泵动力等。多方位进出水接头、气动阀、警灯等先进设施，以满足不同用户需求。
1.整车采用杭州威龙泵水泵。
2.全车控制系统采用新式气控球阀进行气动控制，可以实现在驾驶室内分别控制前冲后洒作业。
3.罐体采用国标Q235碳钢板材厚度4mm，封头厚度为5mm。
4.所有管道采用无缝钢管镀彩锌防腐防锈处理。
5.所有进出水口加装黄铜过滤器，上罐口安装过滤网，保证运水清洁，不会造成管道及水泵堵塞或损坏。
6.整车管道配备水压表，防止管道压力过大产生故障。
7.配备不锈钢高压水炮，车尾LED箭头指示灯。
8.所有直通球阀均采用304不锈钢材质，防止漏水及增加美观。
9.聚四氟垫片采用聚乙烯材质，防止变形，增加了垫片使用年限。
10.罐体做环氧树脂防腐，防腐有效的保证了运输介质的清洁，常规环境下防腐有效时限高于同行产品。
11.带低水位报警器，防止水泵空转受损。
工作范围:自吸高度：≥8m，洒水宽度：≥25m，最大射程：≥30m;可调节成柱状，射程≥32m;也可调节成雾状;射程≥5m。
